Track Map

(Dernière mise à jour : Version 1.4 - Août 2024)

Voici une petite application sympa destinée à tracer des plans simples, par exemple dans le cadre de la conception d'un réseau de modélisme ferroviaire.

Le principe est simple : il suffit de fournir

les coordonnées d'un point de départ
un rayon et un angle
la longueur d'un trait

Les données doivent être préalablement enregistrées dans un fichier au format texte appelé "track_data.txt".

Exemple de « track_data.txt »

1000 * 500    # Dimensions du plan
100, 50, 0    # Coordonnées du point de départ

100           # ligne horizontale de longueur 100
200, 30       # courbe de 30° vers le haut, rayon 200
115.47        # ligne droite de longueur 115.47
300, 15       # nouvelle courbe de 15°

200           # ligne droite
150, -45      # repasser à l'horizontale
150           # ligne droite

462.1 , 182.2 , 45  # se repositionner au début de "l'aiguillage"
100, 30       # aiguillage 30° vers la gauche
200           # ligne droite

La première ligne du fichier doit comporter deux nombres séparés par * : il s'agit des dimensions du plan (par exemple 1000 * 500, en millimètres)

Les nombres décimaux doivent utiliser le point et non pas la virgule.

Les virgules servent à séparer les nombres en suivant la syntaxe expliquée plus loin.

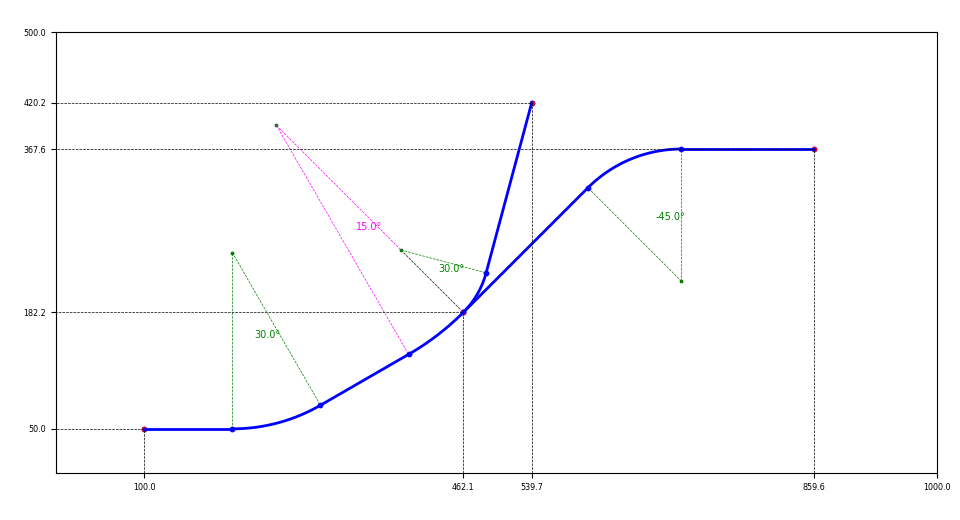

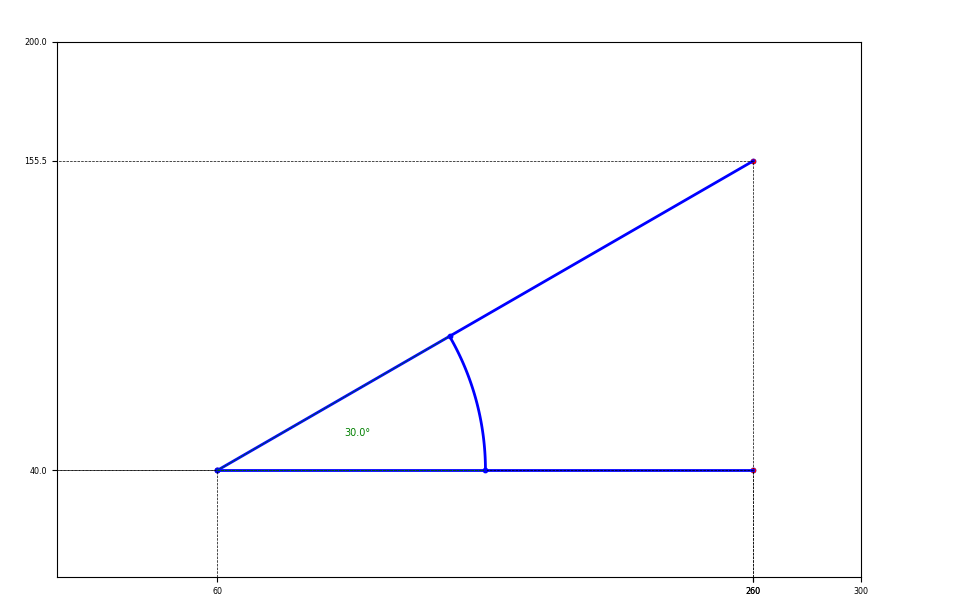

Résultat

La syntaxe est la suivante :

une ligne vide signifie afficher les coordonnées du point
color permet de choisir la couleur (ajouté dans la v. 1.1 - jan. 2023) ; exemple : color red
voir https://matplotlib.org/stable/gallery/color/named_colors.html pour les choix de couleurs
trois nombres x, y et a, séparés par une virgule, signifient se placer aux coordonnées (x, y) et afficher la suite en suivant la direction donnée par l'angle "a" (voir note plus bas)
un nombre n signifie : tracer une ligne droite de longueur n au départ du dernier point connu
deux nombres r et a séparés par une virgule signifient tracer une courbe de rayon r et d'angle a
les commentaires éventuels peuvent être ajoutés derrière le caractère #
radius off (et radius on) permet de désactiver (et de réactiver) l'affichage des rayons de courbure (option ajoutée dans la v. 1.4 - août 2024)

Note :

si a vaut zéro : direction horizontale vers la droite du plan
si a est positif : direction dans le sens "trigonométrique"
si a est négatif : direction dans le sens "horlogique"

Code Python

# Track_Map.py
#
# Copyright (C) 2022-2023 PhS & Quintilien
#
# This program is free software; you can redistribute it and/or modify
# it under the terms of the GNU General Public License as published by
# the Free Software Foundation; either version 2 of the License, or
# (at your option) any later version.
# This program is distributed in the hope that it will be useful,
# but WITHOUT ANY WARRANTY; without even the implied warranty of
# MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.
# See the GNU General Public License for more details.
#
# Current rev. 1.4 (aug 2024) : radius on/off
#
# Previous rev.
#     1.0 (dec. 2022)
#     1.1 (jan 2023) : color selection
#     1.3 (jan 2023) : error message when "track_data.txt" not found
#     1.4 (aug 2024) : radius on/off

import matplotlib.pyplot as plt
import numpy as np
from numpy import sin, cos, pi, linspace

filename = "track_data.txt"
fontsz   = 7
plotsz   = 10
plotcol  = 'blue'
rad_flag = True
#
# Syntaxe du contenu du fichier
# ligne vide : afficher les coordonnées
# 1 élément  : longueur d'une droite (ou sélection de la couleur àpd v. 1.1)
# 2 éléments : rayon de courbure, angle
# 3          : positionner aux coordonnées x, y avec une direction donnée
# color ...  : sélectionner une couleur
# radius ... : off pour désactiver l'affichage des valeurs des rayons ; on pour réactiver
#

plt.text(5, -150, 'Track_map v. 1.4', color='grey', fontsize=5)

fi = ''
try:
    with open(filename, "r") as f:
        fi = f.read()
    f.close()
except:
    plt.text(150, 220, 'File not found : "'+filename+'"', color='red', fontsize=15)

x1 = 0
y1 = 0
a1 = 0

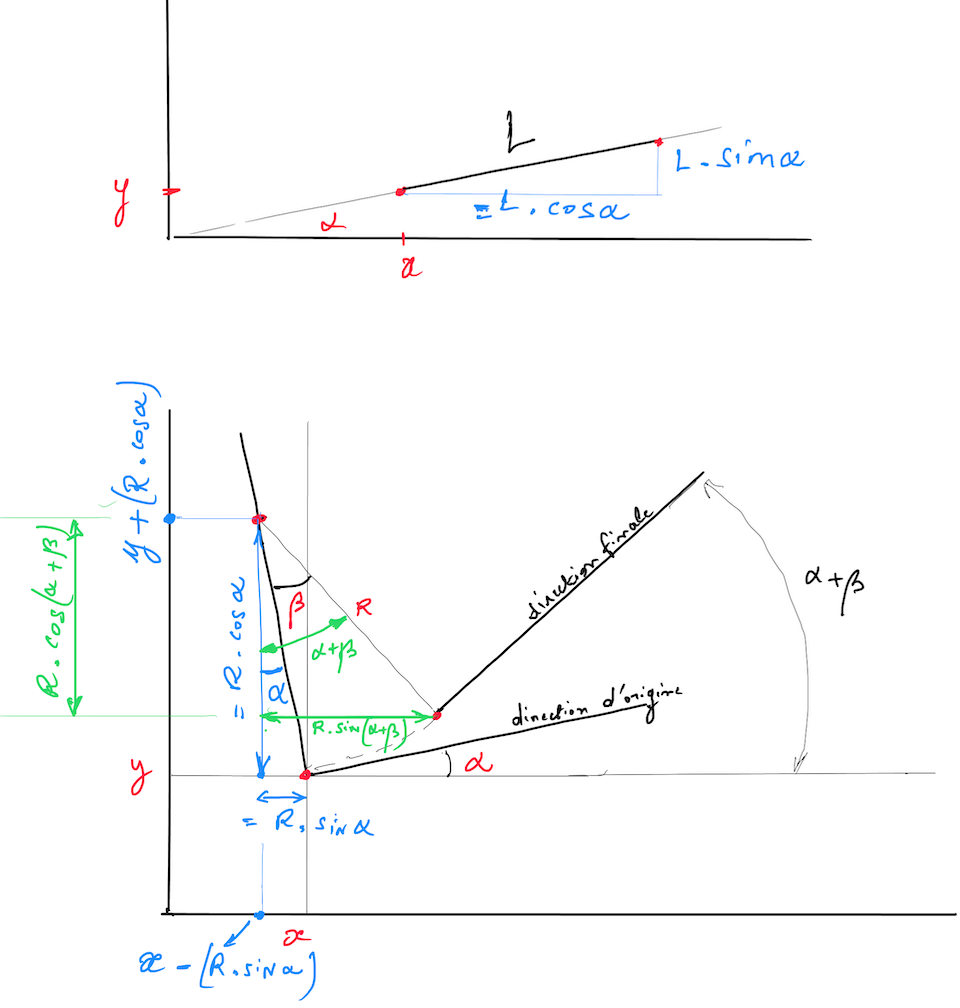

def coord(x, y, a):     # afficher coordonnées
                        # paramètres : coordonnées, angle de départ, direction (angle)
    plt.plot([x,x,0] , [0,y,y], '--', color = 'black', linewidth=0.5)
    plt.scatter(x,y,s=8,c='red')
    if x not in x_displ:
        x_displ.append(x)
    if y not in y_displ:
        y_displ.append(y)

def lin(x, y, a, lg):   # tracer une ligne droite
                        # coordonnées, angle de départ, longueur
    x1 = x + ( lg * cos( a / 180 * pi ) )
    y1 = y + ( lg * sin( a / 180 * pi ) )
    plt.plot( [ x , x1 ] , [ y , y1 ] , color = plotcol, linewidth=2)
    plt.scatter(x1,y1,s=plotsz,c=plotcol)
    # retourne les coordonnées finales et la direction finale (l'angle)
    return x1, y1, a

def arc(x, y, a, r, c): # tracer un arc de cercle
                        # coordonnées, angle de départ, rayon, courbure
    k = 'green'
    if abs(c) == 7.5:
        k = 'red'
    if abs(c) == 15:
        k = 'magenta'
    if abs(c) == 90 or abs(c) == 180 :
        k = 'black'

    # calcul des coordonnées du centre du rayon de courbure
    if c >=0 :
        x_ctr = x - ( r * sin( a / 180 * pi ) )
        y_ctr = y + ( r * cos( a / 180 * pi ) )
    else:
        x_ctr = x + ( r * sin( a / 180 * pi ) )
        y_ctr = y - ( r * cos( a / 180 * pi ) )

    # coordonnées du dernier point de l'arc
    # (le premier point est connu : x, y)
    if c >=0 :
        x2 = x_ctr + r * sin ( ( a + c ) / 180 * pi )
        y2 = y_ctr - r * cos ( ( a + c ) / 180 * pi )
    else:
        x2 = x_ctr - r * sin ( ( a + c ) / 180 * pi )
        y2 = y_ctr + r * cos ( ( a + c ) / 180 * pi )

    # calcul de l'arc ( = série d'angles)
    if c >=0 :
        angles = linspace( ( -90 + a ) / 180 * pi, ( -90 + a + c )  / 180 * pi, 100 )
    else:
        angles = linspace( (  90 + a ) / 180 * pi, (  90 + a + c )  / 180 * pi, 100 )

    # texte indication courbure (on n'affiche pas les angles de 180° car ils sont évidents)
    if abs(c) != 180:
        if c >=0 :
            x_txt = x_ctr + ( r/2 * cos( ( a + c/2 - 90 ) / 180 * pi ) ) - 1.0
            y_txt = y_ctr + ( r/2 * sin( ( a + c/2 - 90 ) / 180 * pi ) ) - 0.01
        else :
            x_txt = x_ctr + ( r/2 * cos( ( a + c/2 + 90 ) / 180 * pi ) ) - 1.0
            y_txt = y_ctr + ( r/2 * sin( ( a + c/2 + 90 ) / 180 * pi ) ) - 0.01
        if rad_flag:    # v; 1.4 (aug. 2024)
            plt.text( x_txt , y_txt , str(c)+'°', color = k , fontsize = fontsz)

    xs = r * cos(angles) + x_ctr
    ys = r * sin(angles) + y_ctr

    if rad_flag:    # v; 1.4 (aug. 2024)
        # tracer le centre
        plt.plot([x_ctr,x],[y_ctr,y], '--', color = k, linewidth=0.5)
        plt.scatter(x_ctr,y_ctr,s=3,c='green')

    # tracer point d'arrivée
    plt.scatter(x2,y2,s=plotsz,c=plotcol)

    # tracer rayon final
    if rad_flag:    # v; 1.4 (aug. 2024)
        plt.plot([x_ctr,x2],[y_ctr,y2],
            '--', color = k, linewidth=0.5)

    # tracer l'arc
    plt.plot(xs, ys, color = plotcol, linewidth=2)

    x = xs[-1]
    y = ys[-1]
    a = a + c
    # retourne les coordonnées finales et la direction finale (l'angle)
    return x, y, a

# dimensions du plan par défaut
x_max = 1000.0
y_max = 500.0

# affichage des coordonnées sur les axes
x_displ = list()
y_displ = list()

# lecture du fichier
for n, rec in enumerate (fi.split("\n")):
    lg = 0
    ra = 0
    cr = 0
    rec = rec.strip()
    rec = rec.split("#")    # ce qui suit un caractère # éventuel
                            # est considéré comme un commentaire
    rec = rec[0]

    rec = rec.split("*")    # s'il y a un '*' : interprêter comme
                            # les dimensions max. de x et y
    if len(rec) > 1:
        try:
            x_max = float(rec[0].strip())
            y_max = float(rec[1].strip())
        except:
            pass
        print (x_max, y_max)

    else:
        rec = rec[0]
        if rec == '':           # ligne vide : afficher les coordonnées et
            coord(x1, y1, a1)   # la direction (l'angle) de départ
        else:
            li =rec.split(",")
            if len(li) == 1:    # 1 élément
                if li[0].lower().find('color') != -1:    # v.1.1 (jan 2023)
                    plotcol = li[0].replace('color','').lower().strip()
                elif li[0].lower().find('radius') != -1: # v.1.4 (aug 2024)
                    if li[0].lower().find('off') != -1:
                        rad_flag = False
                    else:
                        rad_flag = True
                else:           # 1 élément  : longueur d'une droite
                    try:
                        lg = float(li[0].strip())
                        x1,y1,a1 = lin(x1,y1,a1,lg)
                    except:
                        pass
            if len(li) == 2:    # 2 éléments : rayon de courbure, angle
                try:
                    ra = float(li[0].strip())
                    cr = float(li[1].strip())
                    x1, y1, a1 = arc(x1, y1, a1, ra, cr) # coordonnées,
                                                         # angle de départ,
                                                         # rayon, courbure
                except:
                    pass
            if len(li) == 3:    # 3 éléments : positionner aux coordonnées
                                # x, y avec une direction donnée
                try:
                    x1 = float(li[0].strip())
                    y1 = float(li[1].strip())
                    a1 = float(li[2].strip())
                    x1,y1,a1 = lin(x1,y1,a1,0)
                except:
                    pass

plt.xlim(0, x_max)
plt.ylim(0, y_max)
plt.gca().set_aspect('equal')

# affichage des coordonnées sur les axes
x_displ.append(x_max)
y_displ.append(y_max)
plt.xticks(x_displ, fontsize = 'xx-small')
plt.yticks(y_displ, fontsize = 'xx-small')

plt.show()

print ('*** End ***')

Track_map « .exe » (Windows)

L'exécution du code repris ci-dessus nécessite l'installation préalable

du langage Python
des bibliothèques numpy et matplotlib

Pour ceux qui souhaitent se simplifier la vie, il est également possible de télécharger ici une version directement exécutable sous Windows.

Le fichier zip téléchargé doit être décompressé.

Ce fichier contient les bibliothèques, les DLLs, l'exécutable (track_map.exe) ainsi qu'un exemple de track_data.txt

En procédant de la sorte, il n'est pas nécessaire d'installer Python.

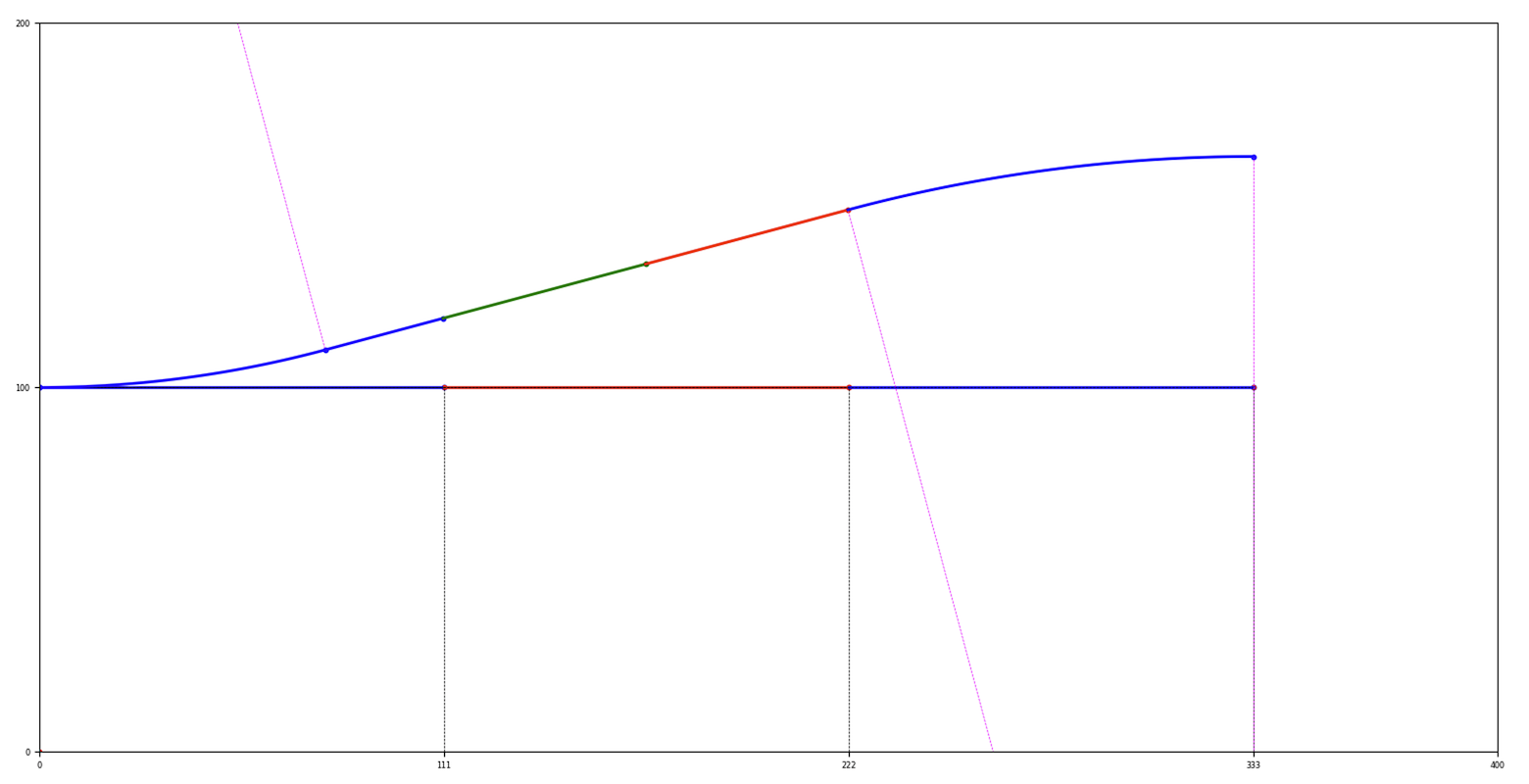

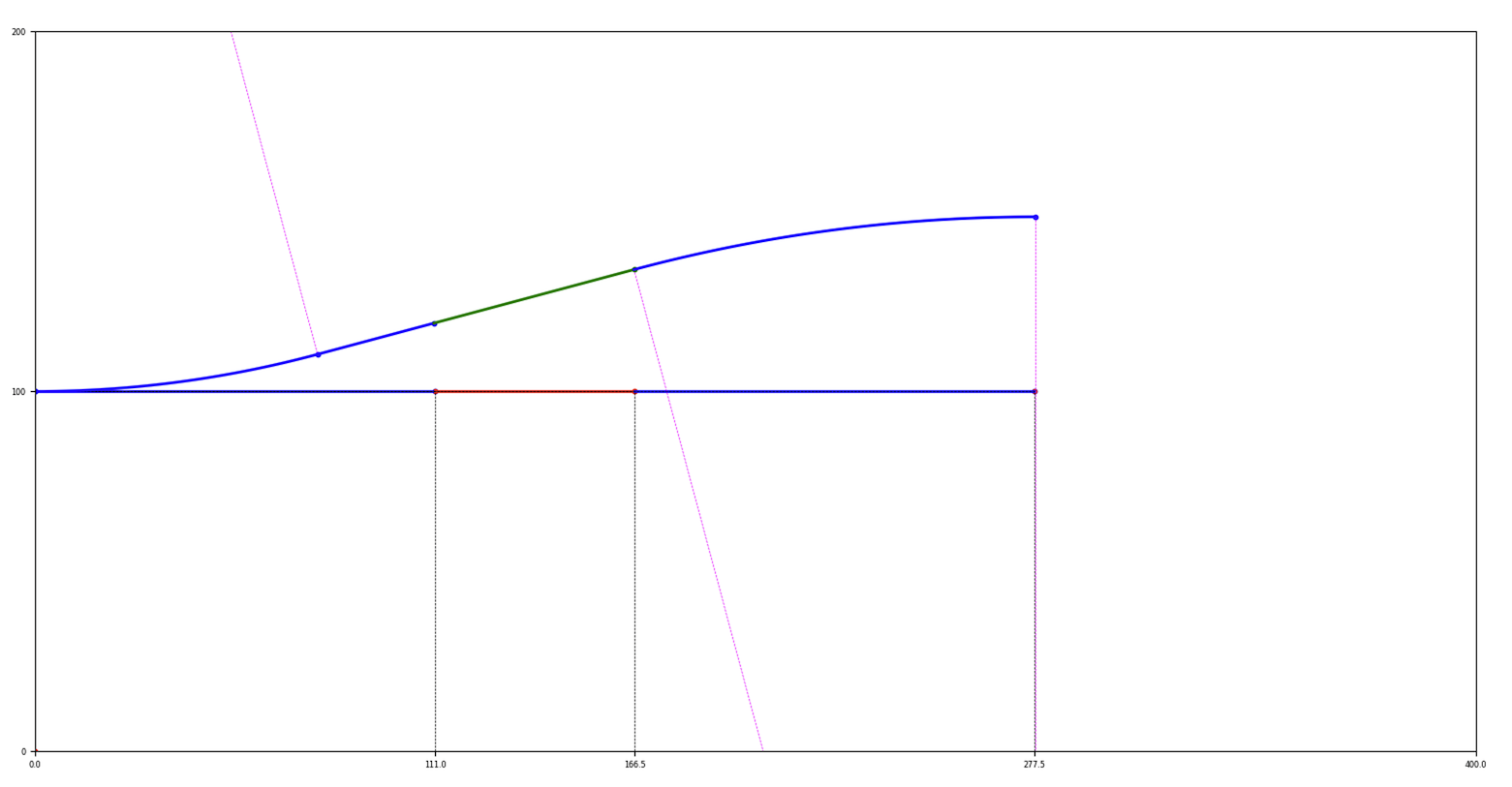

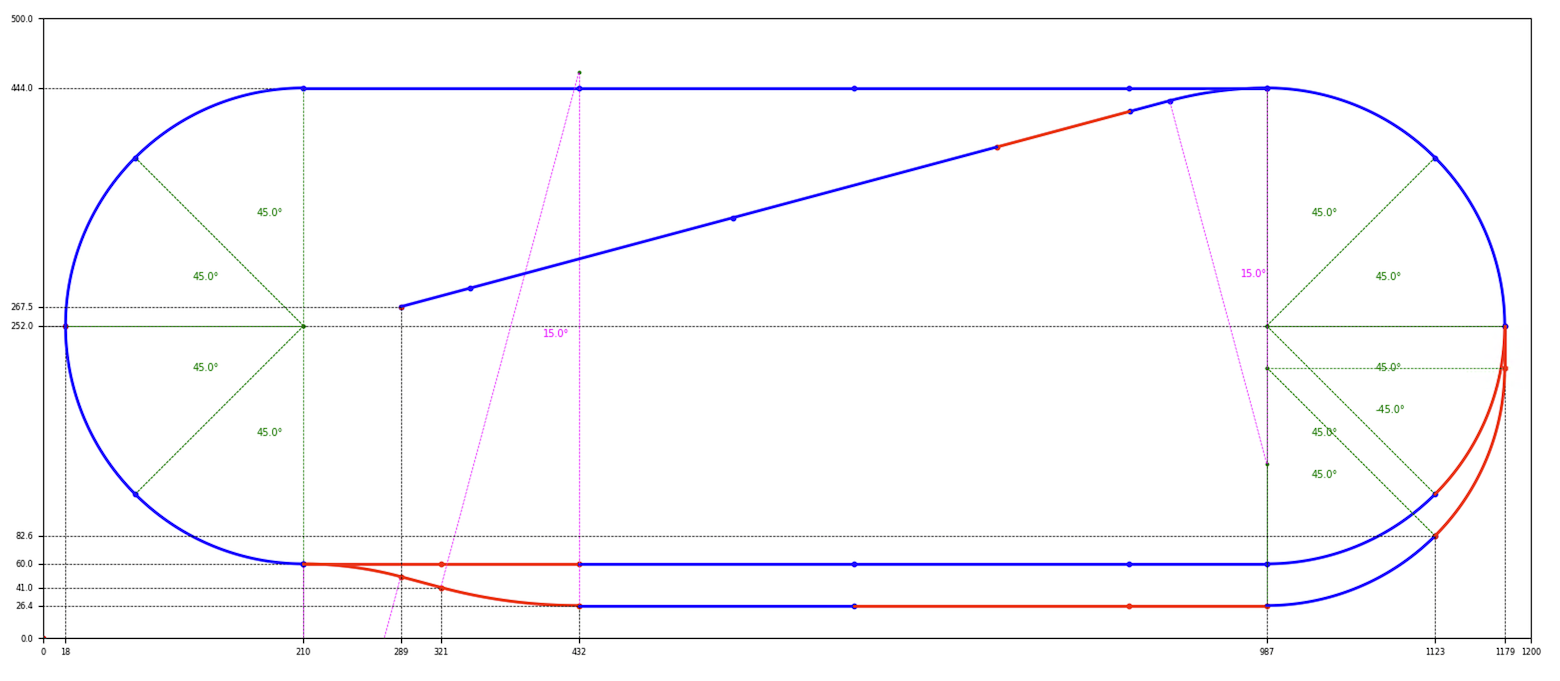

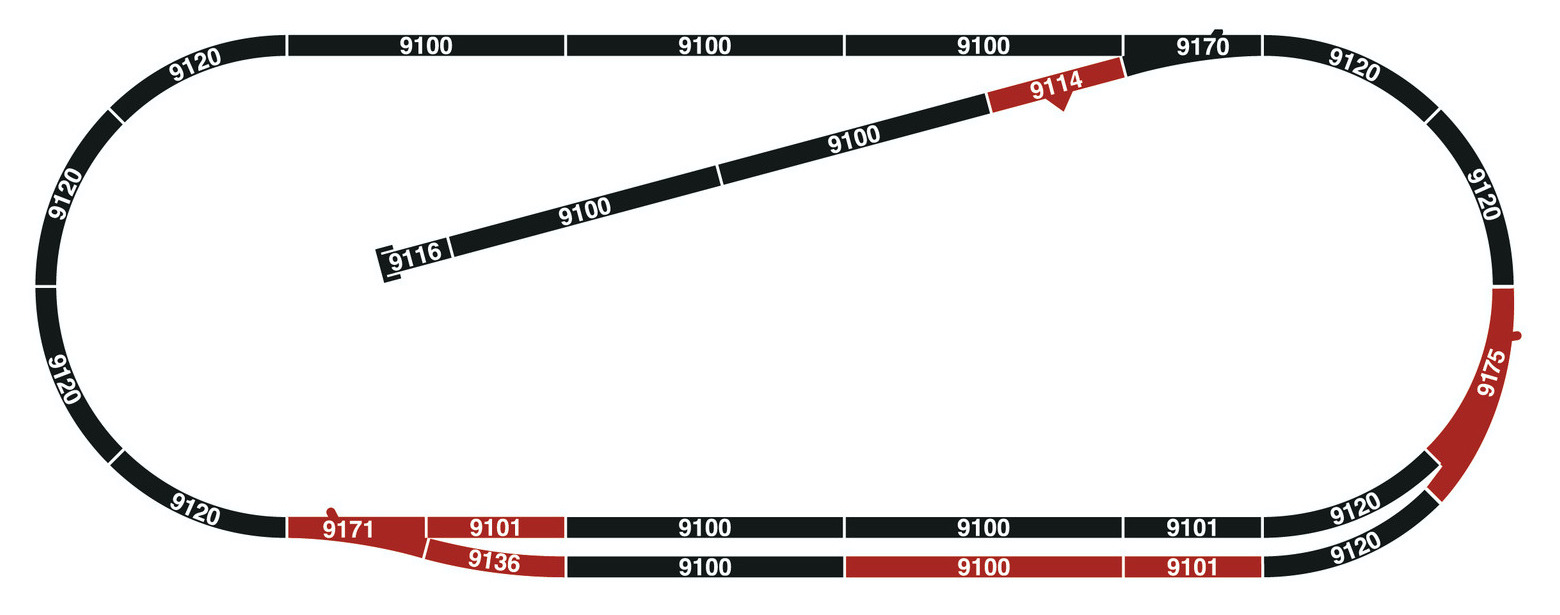

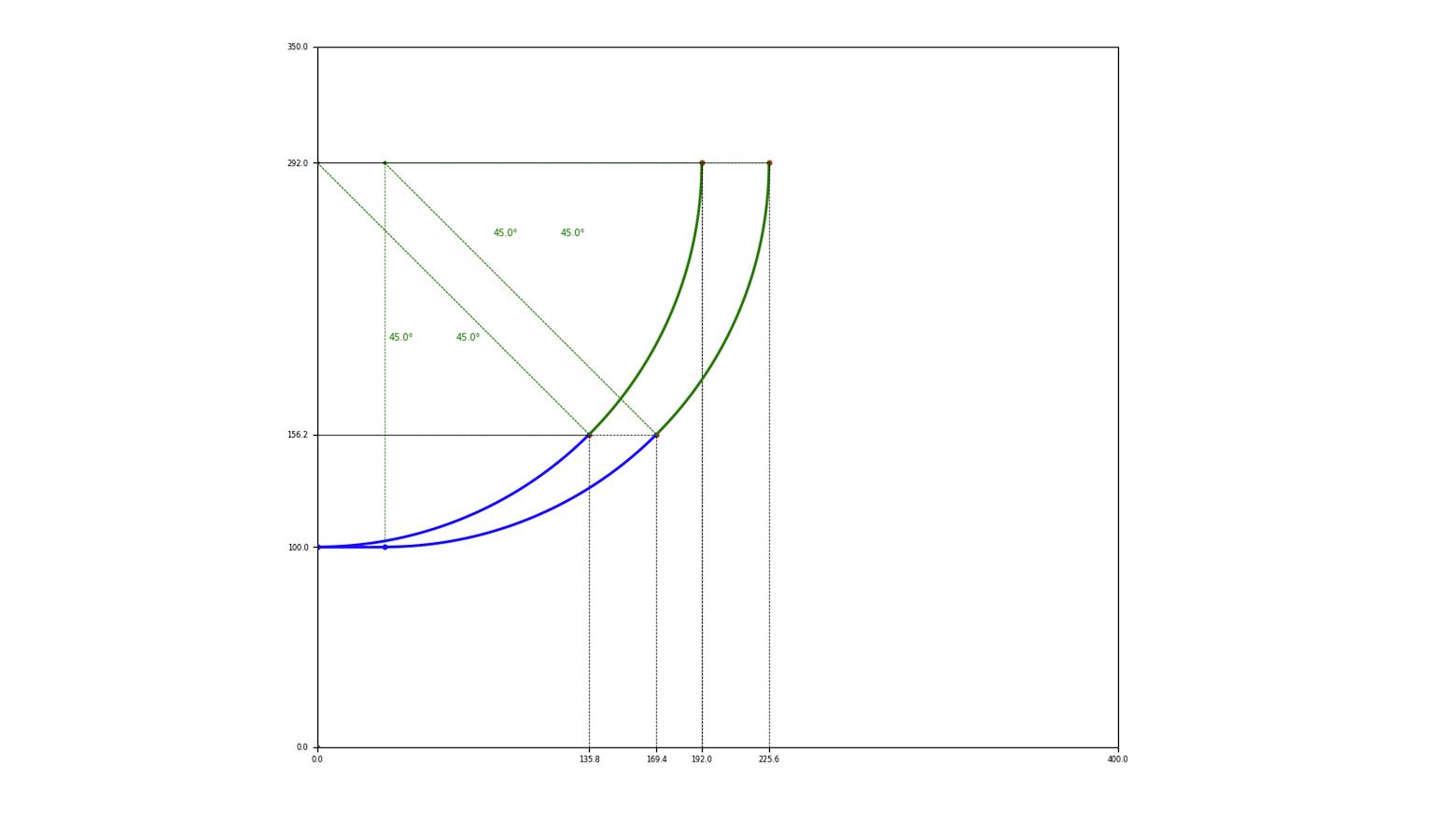

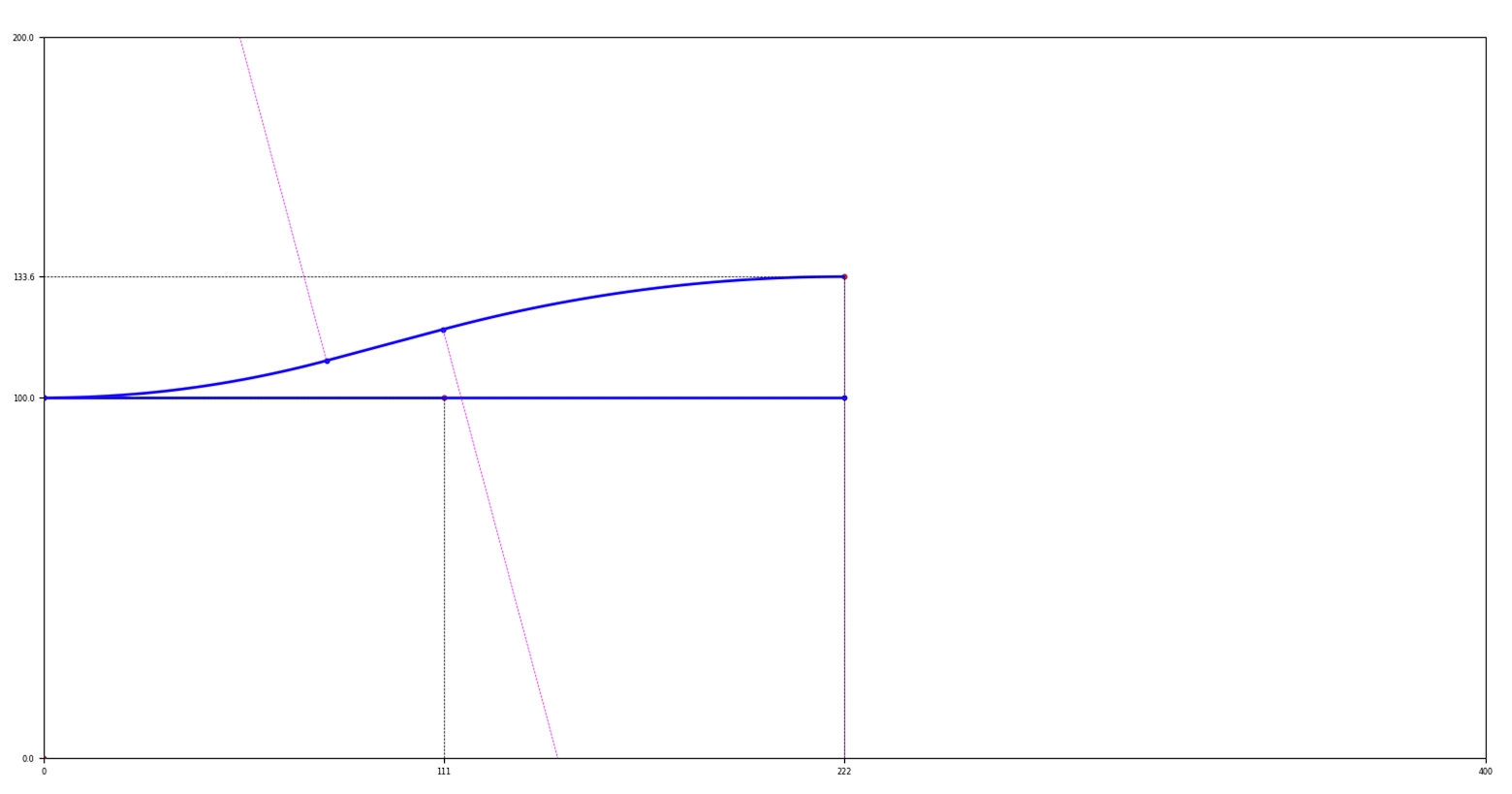

Application pratique : le modélisme ferroviaire

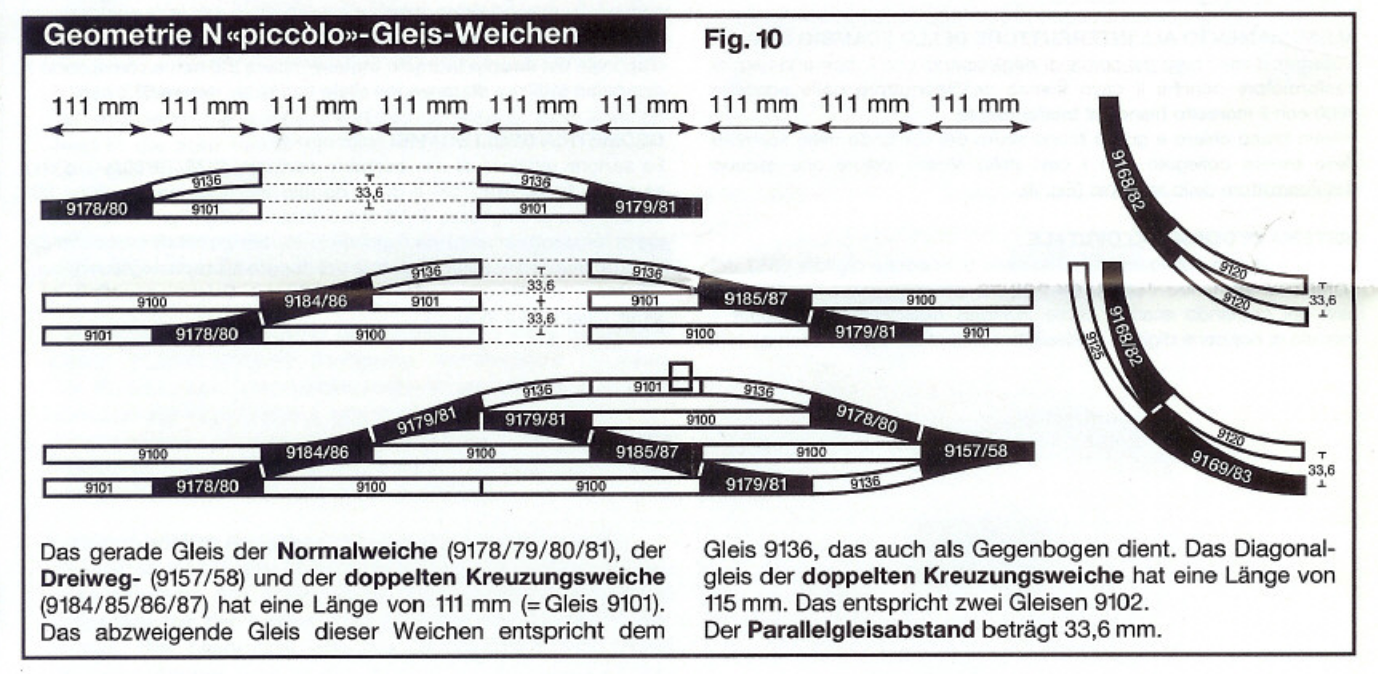

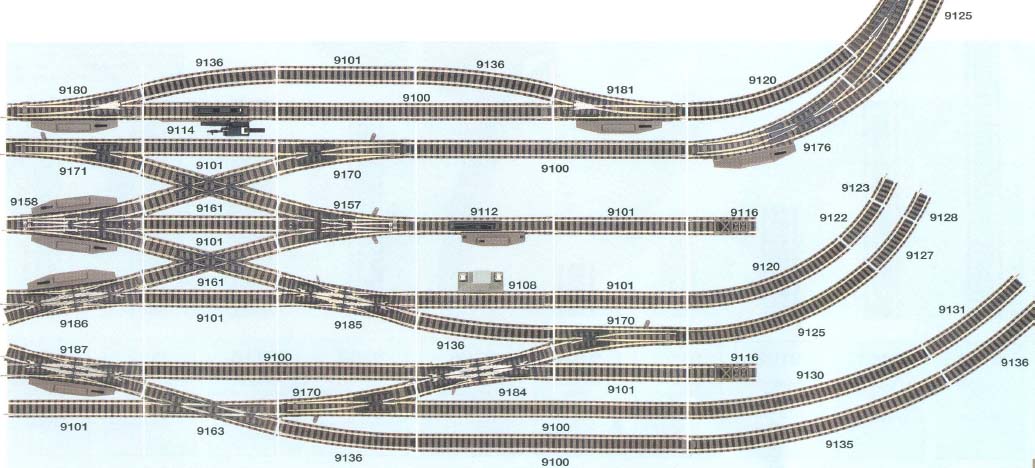

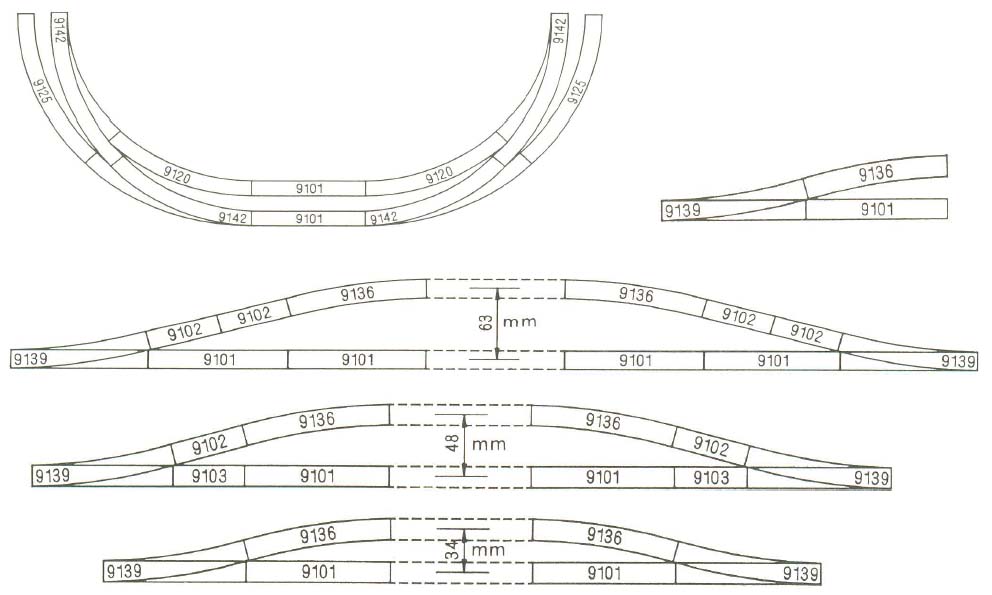

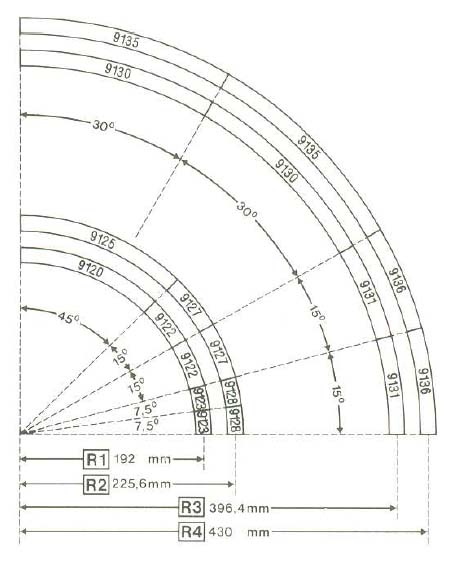

Géométrie de la voie Fleischmann « Piccolo », à l'échelle « N » (échelle 1/160ème)
